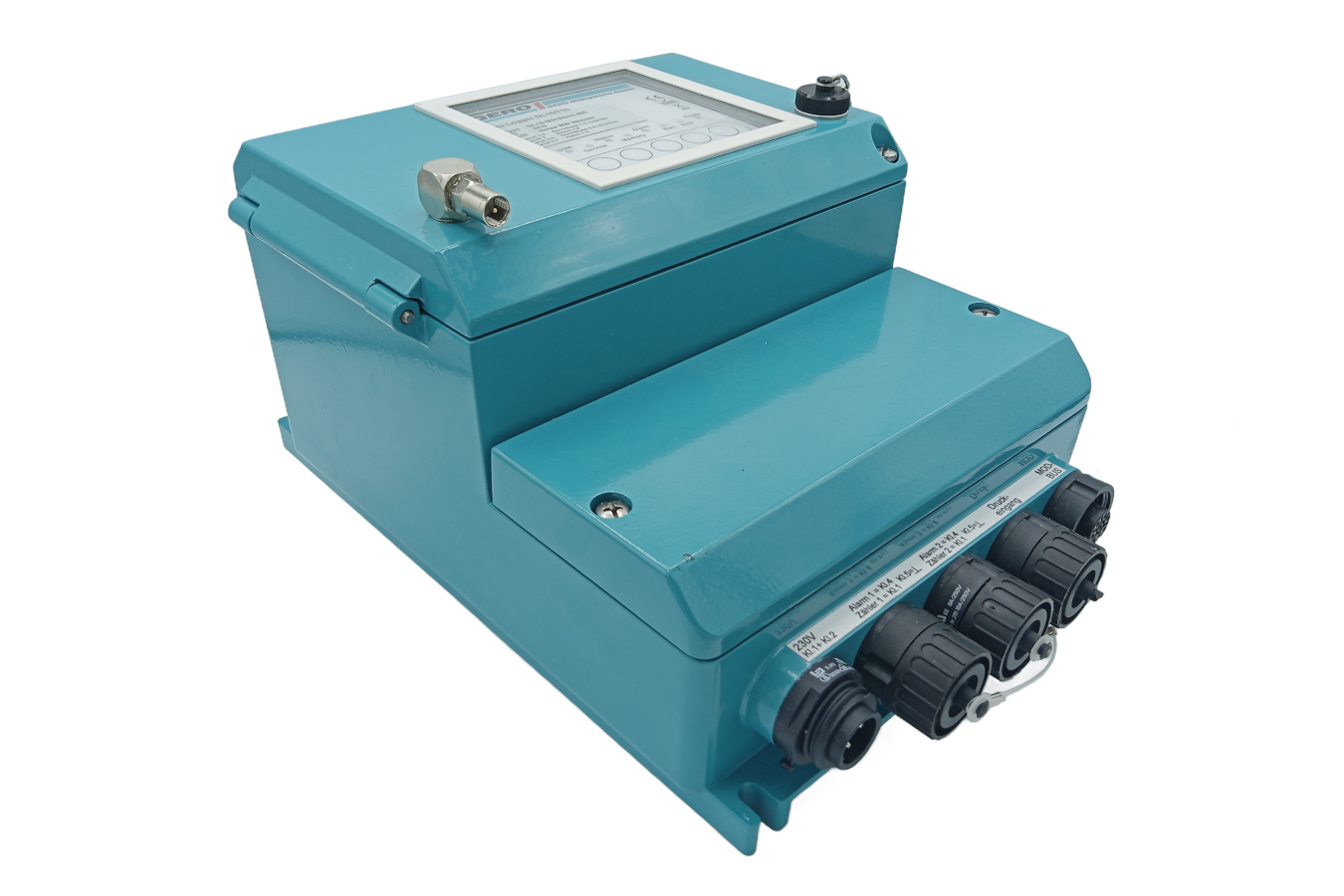

DL716
Allgemeines
- Maximal mögliche Messkanäle bzw. Eingänge:
- 6 analoge Messkanäle mA / Volt / PT1000
- 6 digitale Zähleingänge
- 3 digitale Alarm-/Zustandseingänge
- M-Bus (oder mini="LowPower") oder Modbus-Schnittstelle
- Sensoren (u. a.):
- Pegel, Druck, Temperatur, Luftfeuchtigkeit
- pH-Wert, Leitfähigkeit, chemische Größen
- Niederschlag, Durchfl uss und Zustand
- Speicherkapazität: ≥ 2.040.000 Messwerte
- Serielle-/USB Schnittstelle für PC
- Bis zu 10 Jahren Batterielebensdauer bei täglicher Messwertübertragung (GSM)
- Schutzklasse IP65 (optional IP68)
Optionen
- Impulsverdoppler für digitale Zähleingänge:
- Mit potentialfreien Ausgängen zur Weiterleitung an zusätzliche Erfassungsgeräte
- Eingebautes Modem (GSM / GPRS / UMTS / LTE, TETRA, Standleitung …)
- Versand von Messwerten und Alarmmeldungen an:
- Leitwarten und Internetserver
- Faxgeräte
- GSM-Mobiltelefone oder Festnetztelefone
- Antennen:
- Stabantenne (direkt oder mit Kabel)
- Richtantenne
- Stromversorgung je nach Modell durch:
- 2 × Batteriepack (Alkaline oder Lithium)
- Extern über Solarpanel und Pufferakku
- Extern über 12 VDC, 24 VDC, 110 VAC, 230 VAC und Pufferbatterie
- Anschlussbuchsen: RD24 für Messkabel
- Schaltausgänge: 1, 2, 4 oder 8
- Beleuchtetes Display für aktuelle Messwerte
- Optional IP68
Technische Daten
- Wasserdichtes, robustes Aluminiumgehäuse (IP65)
- Bis zu 6 analoge Messkanäle für Sensoren (Auflösung: 0,025 %)
- Einstellbarer Messtakt von 32 Hz bis 30 Tage
- Geschaltete Sensorversorgung durch den Logger (3 V ± 5 %, max. 10 mA belastbar)
- Messbereiche:
| Spannung: | 0–1 V | ||
| PT1000: | –40 bis +100 ℃ | ||
| Strom: | 0–±20 mA, 4–20 mA | ||
| Ereignis: | z.B. Reed-Kontakt, bis 1 Ereignis pro Sekunde | ||
| Digital: | Low < 10 kΩ, High > 200 kΩ | ||
| Frequenz: | 0,01 Hz bis 6 MHz |
- Speicherkapazität: 4 GB bis 32 GB (ca. 2.040.000 bis 16.768.000 Messwerte)
- Externe Stromversorgung:
- Durch Solarpanel oder Netzgerät mit zusätzlichem Pufferakku:
- Typische Gangreserve: ca. 1.000 Übertragungen und ca. 15.000 Messungen
- Stromversorgung durch Batteriepack:
- 2 getrennte Batteriepacks mit einstellbarer Alarmierung
- Batteriepacks einzeln wechselbar, werden nacheinander entladen
- Anzeige des verbrauchten Batteriepacks auch am Logger
- Abmessungen: 300 mm × 200 mm × 150 mm (L × B × H)
Einsatzdauer
Einsatzdauer ohne Batteriewechsel unter Standardbedingungen:
Datenlogger mit Lithiumbatterie
| *Messtakt | ||||
|---|---|---|---|---|---|
| 1 Minute | 5 Minuten | 15 Minuten | 60 Minuten | |
alle 15 Minuten |
| 1 Jahr | 1 Jahr | 1 Jahr | 1 Jahr |
stündlich |
| 2,5 Jahre | 2,5 Jahre | 2,5 Jahre | 2,5 Jahre |
alle 6 Stunden |
| 6 Jahre | 6 Jahre | 6 Jahre | 6 Jahre |
täglich | 10 Jahre | 10 Jahre | 10 Jahre | 10 Jahre | |
wöchentlich | 10 Jahre | 10 Jahre | 10 Jahre | 10 Jahre | |
Datenlogger mit Alkalinebatterie
| *Messtakt | ||||
|---|---|---|---|---|---|
| 1 Minute | 5 Minuten | 15 Minuten | 60 Minuten | |
alle 15 Minuten |
| 6 Monate | 6 Monate | 6 Monate | 6 Monate |
stündlich |
| 1,5 Jahre | 1,5 Jahre | 1,5 Jahre | 1,5 Jahre |
alle 6 Stunden |
| 3 Jahre | 3 Jahre | 3 Jahre | 3 Jahre |
täglich | 4 Jahre | 4 Jahre | 4 Jahre | 4 Jahre | |
wöchentlich | 5 Jahre | 5 Jahre | 5 Jahre | 5 Jahre | |
*Die Einsatzdauer verkürzt sich bei Verwendung des optional erhältlichen M-Bus oder Modbus – je nach Messtakt
PDF Datenblatt
Sie können das Datenblatt gerne herunterladen
Zubehör
- Batteriepack Alkaline Typ 30
- Batteriepack Alkaline Typ 60
- Traditioneller Energiespeicher
- Solarpanel
- externes Netzteil
- Bedienkabel "USB"
- Software DLBA 5
- Antennen
- Messkabel & Adapter
- Sensoren
