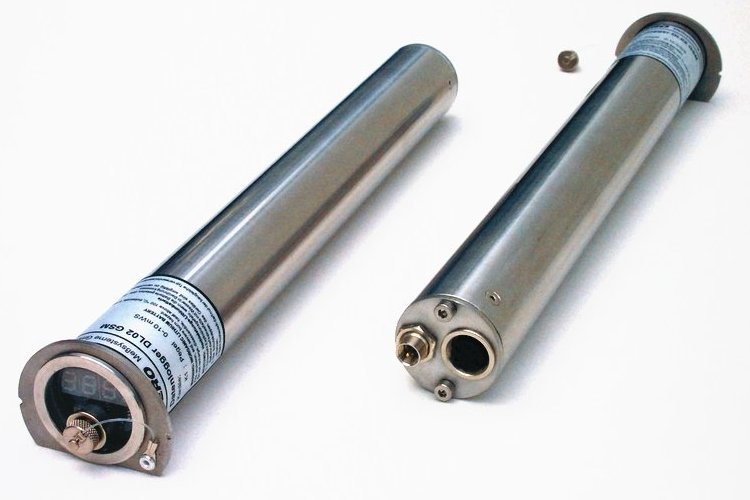

DL02-GSM
Allgemeines
- Maximal mögliche Messkanäle bzw. Eingänge:
- 5 analoge Messkanäle mit 14 Bit Auflösung
- 3 digitale Zähleingänge
- 3 Alarme
- Sensoren (z.B.):
- Pegel, Druck, Temperatur
- pH-Wert, Leitfähigkeit, chemische Größen
- Niederschlag, Durchfluss und Zustand
- Speicherkapazität bis ca. 1.020.000 Messwerte
- Serielle Schnittstelle für PC (optional IrDa)
- Stromversorgung durch:
- Batterie (Alkaline oder Lithium)
- Akkumulator
- Extern mit 12 VDC, 24 VDC
- Bis zu 10 Jahren Batterielebensdauer bei täglicher Messwertübertragung (GSM)
- Schutzklasse bis IP68
Optionen
- Eingebautes GSM-Modem zum Versenden von Messwerten und Alarmmeldungen an:
- eine Leitwarte
- Fax-Geräte
- GSM-Mobiltelefone oder Festnetztelefone
- GSM Antennen:
- Stabantenne (direkt oder mit Kabel)
- Richtantenne
- Pegelkappenantenne
- 7-Segment LED-Anzeige
- Einbaumaterial für 3" -Pegelrohre oder größer
Technische Daten
- Wasserdichtes, robustes Aluminiumgehäuse (IP65 bis IP68)
- Bis zu 5 differentielle analoge bzw. digitale Messkanäle für Sensoren
- Auflösung (analog): 0,0025 % (Genauigkeit: 0,01 %)
- Einstellbarer Messtakt von 1 Sekunde (0,1 Sekunde) bis zu 30 Tagen
- Geschaltete Sensorversorgung durch den Logger (5 Volt ±5%, max 10 mA belastbar)
- Speicherkapazität 512 bis 1536 kByte (ca. 340.000 bis 1.020.000 Messwerte)
- Stromversorgung durch Batterien oder Akkumulator
- Optional eingebautes Mobilfunkmodem für D1/D2- und E-Netz
- Abmessungen (inkl. Einhängevorrichtung): Ø 41,0/52,5 mm x Länge: 335 bis 570 mm (Länge ist abhängig vom Batterietyp)
- Messbereiche:
Spannung: | ±50mV, ±200mV, ±500mV, ±1V, ±2V, ±10V | |
Strom: | 0 - ±20mA, 4 - 20 mA | |
Ereignis: | z.B. Reed-Kontakt bis 1 Ereignis pro Sekunde | |
Digital: | 0V ≤ low ≤ 1V, 4V ≤ high ≤ 5V | |
Frequenz: | 0,01 Hz bis 6MHz | |
Periodendauer: | bis 24 Stunden (Auflösung 1 µs) |
Einsatzdauer
Einsatzdauer ohne Batteriewechsel**
GSM-Übertragung | Messtakt | ||||||
---|---|---|---|---|---|---|---|
1 Minute | 5 Minuten | 15 Minuten | 60 Minuten | ||||
keine | 1 Jahr | 4 Jahre | 9 Jahre | 10 Jahre | |||
1 x täglich | 1 Jahr | 4 Jahre | 7 Jahre | 10 Jahre | |||
1 x wöchentlich | 1 Jahr | 4 Jahre | 8 Jahre | 10 Jahre | |||
1 x monatlich | 1 Jahr | 4 Jahre | 9 Jahre | 10 Jahre |
** Die Einsatzdauer ergibt sich durch die optional erhältliche Ausrüstung mit Lithium-Batterien.
Bei den standardmäßig eingesetzten Alkaline Batterien halbiert sich die angegebene Einsatzdauer.
Einsatzdauer ohne Nachladen der Akkumulatoren
GSM-Übertragung | Messtakt | |||||
---|---|---|---|---|---|---|
1 Minute | 5 Minuten | 15 Minuten | ||||
keine | 50 Tage | 3 Monate * | 3 Monate * | |||
1 x täglich | 45 Tage | 3 Monate * | 3 Monate * | |||
1 x wöchentlich | 50 Tage | 3 Monate * | 3 Monate * | |||
1 x monatlich | 50 Tage | 3 Monate * | 3 Monate * |
* begrenzt durch die Selbstentladung der internen Akkumulatoren (bei externen Akkumulatoren bis 1,5 Jahre)
