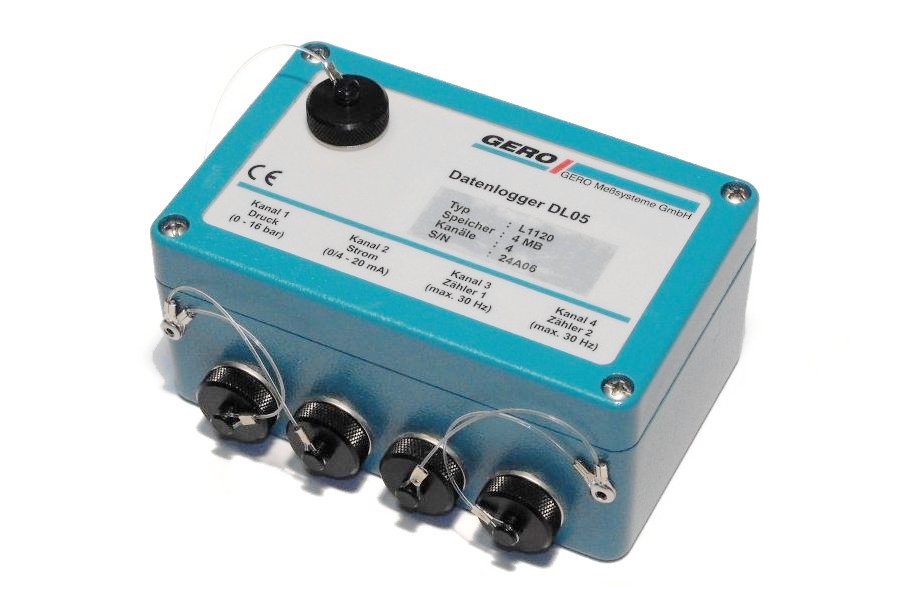

DL05

Allgemeines

  • Maximal mögliche Messkanäle bzw. Eingänge:
    • 4 analoge Messkanäle mit 14 Bit Auflösung
    • 4 hochauflösende, digitale Zähleingänge
    • 8 digitale Alarm- / Zustandseingänge
    • serieller Eingang
  • Sensoren (z.B.):
    • Pegel, Druck, Temperatur
    • pH-Wert, Leitfähigkeit, chemische Größen
    • Niederschlag, Durchfluss und Zustand
  • Speicherkapazität bis ca. 8 Mio. Messwerte
  • Serielle Schnittstelle für PC (RS232)
  • Stromversorgung durch Lithiumbatterie
  • Bis zu 15 Jahren Batterielebensdauer
  • Schutzklasse IP65

Optionen

  • Schutzklasse bis IP67
  • Integrierte Druckmesszelle, Anschluss über Druckschlauch
  • Externe Stromversorgung durch:
    • 12 VDC
    • 24 VDC
    • 100 VAC bis 240 VAC
  • Bluetooth- oder IrDA-Schnittstelle für Bedienung per PC, PocketPC oder Handy
  • Messkabel
  • Montage- und Einbaumaterial

Technische Daten

  • Wasserdichtes, robustes Aluminiumgehäuse (IP65 bis IP67)
  • Bis zu 4 differentielle analoge Messkanäle für Sensoren:
    • Auflösung: 0.007 %
    • Genauigkeit: 0.02 %
  • Geschaltete Sensorversorgung durch den Logger (3 Volt ±3%, max 10 mA belastbar)
  • Einstellbarer Messtakt von 1 Sekunde bis zu 30 Tagen
  • 4 MByte nichtflüchtiger Datenspeicher für bis ca. 8 Mio. Messwerte (8/16 MByte auf Anfrage)
  • Bedienen und Auslesen:
    • Serielle Schnittstelle RS232 von 9600 Baud bis 115 kBaud
    • IrDA bis 115 kBaud
    • Bluetooth bis 115 kBaud
  • Batteriekapazität: 19.0 Ah
  • Abmessungen: 125 mm x 80 mm x 57 mm (L x B x H)
  • Gewicht: 800 g
  • Optionen:
    • GSM-Erweiterung zur Datenfernübertragung
    • Montagematerial für Wandbefestigung
    • Einhängevorrichtung für Pegelbohrungen
    • Eingebaute Druckmesszelle

Einsatzdauer

Einsatzdauer ohne Batteriewechsel:

Messkanäle  Einsatzdauer bei Messtakt
   1 Sekunde5 Sekunden1 Minute5 Minuten
 1 x analog  3 Monate1 Jahr3 Jahre10 Jahre
 4 x analog  2 Monate8 Monate2 Jahre10 Jahre
 4 x Zähler  3 Monate1 Jahr3 Jahre10 Jahre
8 x Zustand  3 Monate1 Jahr3 Jahre10 Jahre
