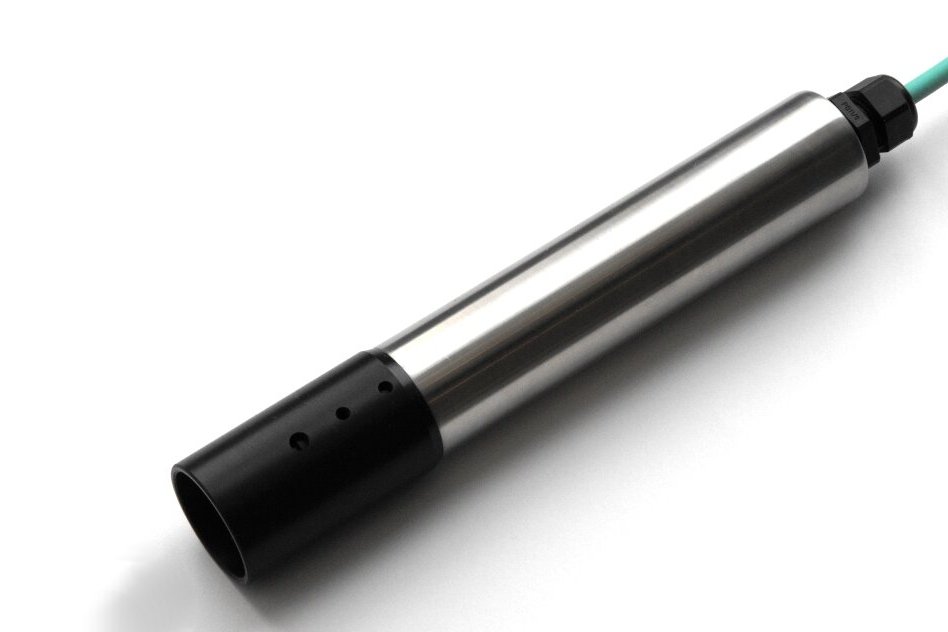

Kombisonde

DUMMY DATEN - Vorlage war leer

Allgemeines

  • Pegelsonde mit DMS-Messzelle
  • Keine beweglichen Teile, daher sehr wartungsarm
  • Für alle GERO-Datenlogger geeignet
  • Gehäuse und Membran aus korrosionsbeständigem Edelstahl
  • Hohe Messgenauigkeit ± 0,1 % (-T01)
  • Optionen:
    • Anschlussstecker und Kabellänge wählbar
    • Verschiedene Ausgangssignale
    • Sechskant SW27 und Schraubgewinde
    • Zusätzliche Kabelzugentlastung

Technische Daten

Messbereiche:

0-16, 25, 60, 100, 160, 250, 600 cm
0-10, 16, 25, 60, 100, 160 m
  (-P0016 ... -P0600)
(-P010 ... -P160)



Gesamtfehler:

≤ 0,50 % vom Messbereichsendwert
≤ 0,25 % vom Messbereichsendwert
≤ 0,10 % vom Messbereichsendwert
  (-T05)
(-T025)
(-T01)



Ausgangssignal:

0 - 50 mV
0 - 5 V
4 - 20 mA
  (-SMV)
(-SV)
(-SMA)



Versorgungsspannung:

10 V stabilisiert
10 - 30 V
10 - 30 V
  (bei 50mV Ausgang, -SMV)
(bei 5V Ausgang, -SV)
(bei 4-20 mA Ausgang, -SMA)



Anschluss:

fest angebrachtes Kabel
Stecker, Lumberg 5-polig
Stecker, M12 4-polig
  (-CF)
(-CL)
(-CM12)
Einstellzeit:  < 3 ms
Belastungsgrenze:  3-facher Messbereichsendwert
Betriebstemperatur:  0 bis 50 °C
Schutzart:  IP68 (bei fest angebrachtem Kabel bis 160 m Eintauchtiefe)
Kabel:  PVC beschichtetes Polyurethankabel mit Kevlar-Zugentlastung
und Druckausgleichsschlauch
Länge je nach Kundenwunsch (-Lxxxx in mm)
Einsatz bis 40 m ohne zusätzliche Zugentlastung
Abmessungen:  Länge 120 mm, Durchmesser 25 mm (SW27 bei -SSK)

Datenblatt

Sie können sich das Datenblatt gerne herunterladen:

Datenblatt

Bestellnummer

DL601202 + Ausführung


Beispiel:

DL601202 -P010 -T01 -SMV -CL -L015
 10 m, 0,1%, 0-50 mV Ausgang
  Lumberg-Stecker, Kabellänge 15 m



Zubehör

  • Sechskant SW27 und Schraubgewinde (-SSK)
