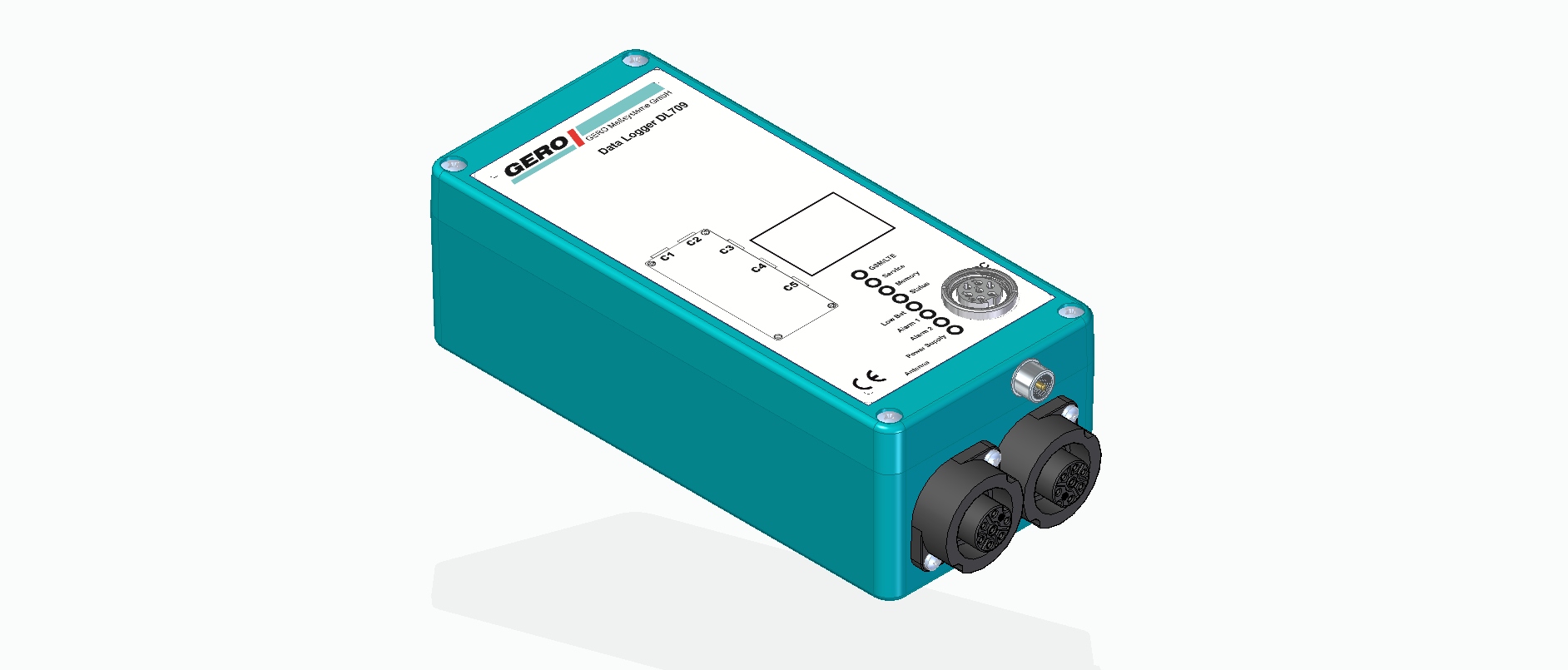

DL709

Allgemeines

  • Maximal mögliche Messkanäle bzw. Eingänge:
    • 8 analoge Messkanäle
    • 4 digitale Zähleingänge
    • 3 digitale Alarm-/Zustandseingänge
    • M-Bus (oder mini="LowPower") oder Modbus Schnittstelle
  • Sensoren (u. a.):
    • Pegel, Druck, Temperatur, Luftfeuchte
    • pH-Wert, Leitfähigkeit, chemische Größen
    • Niederschlag, Durchfluss und Zustand
  • Speicherkapazität: ≥ 2.040.000 Messwerte
  • Serielle-/USB-Schnittstelle für PC
  • Bis zu 10 Jahre Batterielebensdauer bzw. 8 Jahre bei täglicher
    Messwertübertragung (LTE)
  • Schutzklasse IP65

Optionen

  • Optional eingebautes LTE-Modem
  • Versenden von Messwerten und Alarmen an:
    • Leitwarten und Internetserver
    • Mobil- oder Festnetztelefone, Faxgeräte
  • ˆ Antennen:
    • Stabantenne (direkt oder mit Kabel)
    • Richtantenne, Unterflurantenne …
  • ˆ Stromversorgung je nach Modell durch:
    • Batteriepack (Alkaline)
    • Extern mit Solarpanel und Pufferakku
    • Extern mit 12 VDC, 24 VDC, 110 VAC, 230 VAC und Pufferbatterie
  • Anschlussbuchsen RD24 für Messkabel und Stromversorgung
  • Messkabel
  • Montage- und Einbaumaterial

Technische Daten

  • Wasserdichtes, robustes Aluminiumgehäuse (IP65)
  • Bis zu 8 analoge Messkanäle für Sensoren (Auflösung: 0,025 %)
  • Einstellbarer Messtakt von 16 Hz bis 30 Tage
  • Geschaltete Sensorversorgung durch den Logger (3 V ±5 %, max. 10 mA belastbar)
  • Messbereiche:
 Spannung: 0–1 V und/oder "LowPower”
 Strom: 0 bis ± 20 mA, 4–20 mA
 Ereignis: z. B. Reed-Kontakt, bis 1 Ereignis pro Sekunde
 Digital: Low < 10 kΩ, High > 200 kΩ
 Frequenz: 0,01 Hz bis 10 Hz (optional bis 2 kHz)
  • Speicherkapazität: 4 GB bis 32 GB (ca. 2.040.000 bis 16.768.000 Messwerte)
  • Externe Stromversorgung durch Solarpanel mit Pufferakku oder Netzgeräte mit interner Pufferbatterie,
    typische Gangreserve 1 Monat (Pufferakku) oder 12 Monate (Pufferbatterie)
  • Stromversorgung durch Batteriepack:
    • Mit einstellbarer Alarmierung
    • Am Einsatzort wechselbar
    • Anzeige von Batteriespannung und Restkapazität bei der Bedienung
  • Abmessungen: 175 mm × 80 mm × 58 mm (L × B × H)
  • Gewicht: 1450 g (Batterieversion)

Einsatzdauer

Einsatzdauer ohne Batteriewechsel unter Standardbedingungen:



Datentransfer
per LTE

 *Messtakt



1 Minute

5 Minuten

15 Minuten

60 Minuten

alle 15 Minuten



5 Monate

5 Monate

6 Monate

6 Monate

stündlich



16 Monate

16 Monate

18 Monate

18 Monate

alle 6 Stunden



3,6 Jahre

3,6 Jahre

4 Jahre

4 Jahre

täglich



6 Jahre

6 Jahre

8 Jahre

8 Jahre

ohne LTE



10 Jahre

10 Jahre

10 Jahre

10 Jahre

*Die Einsatzdauer verkürzt sich bei Verwendung des optional erhältlichen M-Bus oder Modbus – je nach Messtakt.

PDF Datenblatt

Sie können das Datenblatt gerne herunterladen.

Zubehör

  • Bedienkabel "USB"
  • Software DLBA5
  • Pegelsonde
  • Drucksensor
  • Temperatursensor
  • Leitfähigkeitssensor
  • mA-Kabel
  • Impuls-Kabel
  • Montageplatte für Wandbefestigung
  • Einhängevorrichtung für Pegelbohrung
