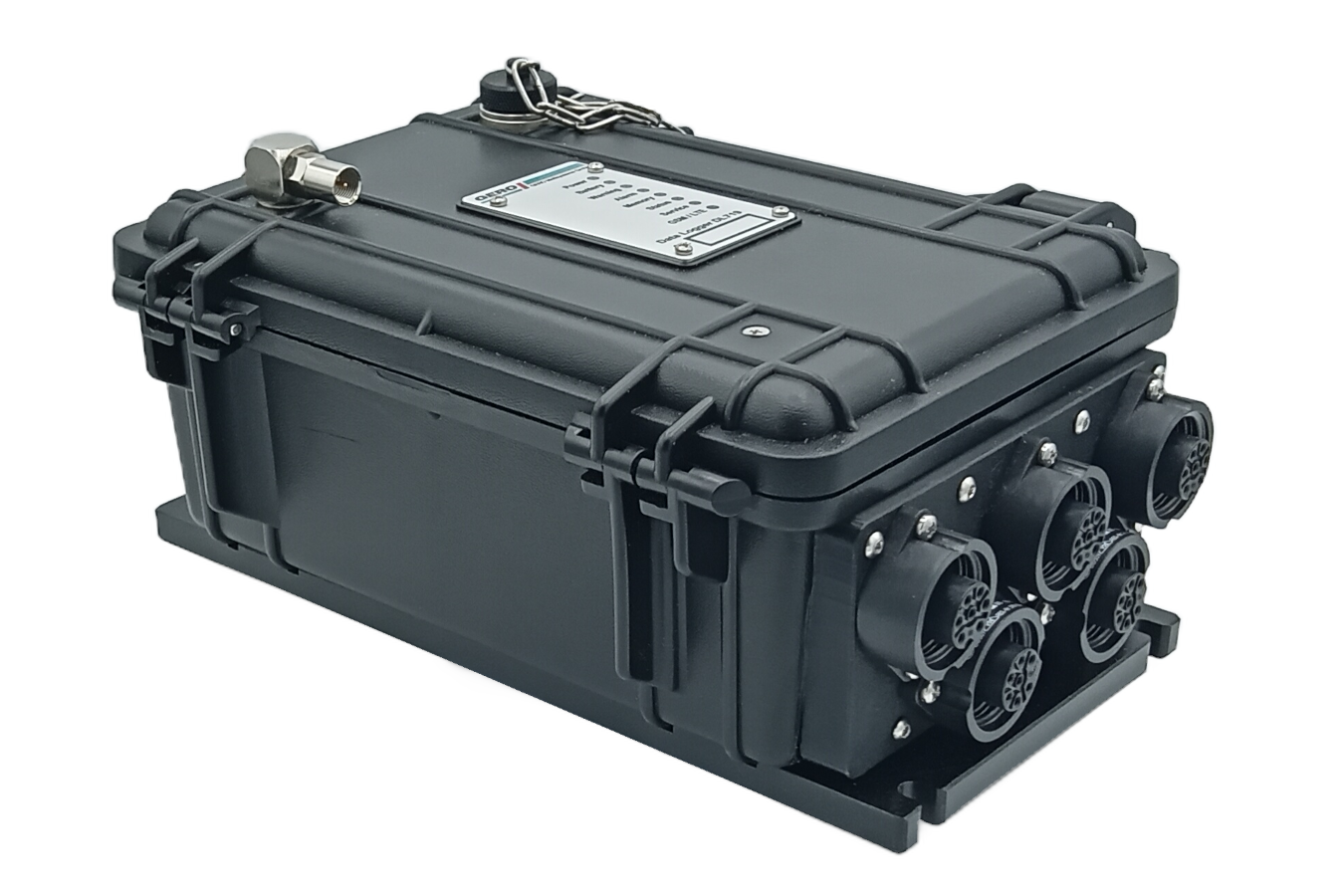

DL719
Allgemeines
- Maximal mögliche Messkanäle bzw. Eingänge:
- 6 analoge Messkanäle
- 4 digitale Zähleingänge
- 2 digitale Alarm-/Zustandseingänge
- M-Bus (oder mini="LowPower") oder Modbus-Schnittstelle
- Sensoren (u. a.):
- Pegel, Druck, Temperatur, Luftfeuchtigkeit
- pH-Wert, Leitfähigkeit, chemische Größen
- Niederschlag, Durchfluss und Zustand
- Speicherkapazität: ≥ 2.040.000 Messwerte
- Serielle-/USB Schnittstelle für PC
- Batterielebensdauer: bis zu 10 Jahre bei täglicher Messwertübertragung (LTE)
- Schutzklasse: IP65
Optionen
- Eingebautes LTE-Modem
- Versand von Messwerten und Alarmmeldungen an:
- Leitwarten und Internetserver
- Faxgeräte
- Mobil- oder Festnetztelefone
- Antennen:
- Stabantenne (direkt oder mit Kabel)
- Richtantenne
- Unterflurantenne …
- Stromversorgung je nach Modell durch:
- Batteriepack (Alkali)
- Extern über Solarpanel und Pufferakku
- Extern über 12 VDC, 24 VDC, 110 VAC, 230 VAC und Pufferbatterie
- Anschlussbuchsen: RD24 für Messkabel und Stromversorgung
Technische Daten
- Wasserdichtes, robustes Kunststoffgehäuse (IP65)
- Bis zu 6 analoge Messkanäle für Sensoren (Auflösung: 0,025 %)
- Einstellbarer Messtakt von 32 Hz bis 30 Tage
- Geschaltete Sensorversorgung (3 V ±5 %, max. 10 mA belastbar)
- Messbereiche:
Spannung: | 0–1 V und/oder "LowPower” | ||
Strom: | 0–±20 mA, 4–20 mA | ||
Ereignis: | z. B. Reed-Kontakt, bis 1 Ereignis pro Sekunde | ||
Digital: | Low < 10 kΩ, High > 200 kΩ | ||
Frequenz: | 0,01 Hz bis 10 Hz (optional bis 2 kHz) |
- Speicherkapazität: 4 GB bis 32 GB (ca. 2.040.000 bis 16.768.000 Messwerte)
- Externe Stromversorgung:
- Durch Solarpanel mit Pufferakku
- Oder Netzgerät mit interner Pufferbatterie
- Typische Gangreserve: 2 Monate (Pufferakku) bzw. 12 Monate (Pufferbatterie)
- Stromversorgung über Batteriepack:
- Mit einstellbarer Alarmierung
- Vor Ort wechselbar
- Anzeige von Batteriespannung und Restkapazität bei der Bedienung
- Abmessungen: 235 mm × 165 mm × 110 mm (L × B × H)
- Gewicht: ca. 3.800 g (Batterieversion)
Einsatzdauer
Einsatzdauer ohne Batteriewechsel unter Standardbedingungen:
|
| ||||
---|---|---|---|---|---|
1 Minute | 5 Minuten | 15 Minuten | 60 Minuten | ||
alle 15 Minuten | 12 Monate | 12 Monate | 12 Monate | 12 Monate | |
stündlich | 1,5 Jahre | 1,5 Jahre | 1,5 Jahre | 1,5 Jahre | |
alle 6 Stunden | 3 Jahre | 3 Jahre | 3 Jahre | 3 Jahre | |
täglich | 4 Jahre | 4 Jahre | 4 Jahre | 4 Jahre |
*Die Einsatzdauer verkürzt sich bei Verwendung des optional erhältlichen M-Bus oder Modbus – je nach Messtakt
PDF Datenblatt
Sie können das Datenblatt gerne herunterladen
Zubehör
- Batterie DL09 Standard Lithium
- Batterie DL09 2teilig
- Batterie DL09 Alkali
- Batterie DL09 Akku
- Bedienkabel "seriell"
- Bedienkabel "USB"
- Software DLBA II
- Software IDA II
- Antennen
- Messkabel & Adapter
- Montageplatte für Wandbefestigung
- Einhängevorrichtung für Pegelbohrung
- Pegelsonde
- Leitfähigkeitssensor
- pH-Sonde
- Drucksensor
- Niederschlagsmesser
- Temperatursensor
- Lufttemperatursensor
- Luftdrucksensor
- Luftfeuchtigkeitssensor
- Windgeschwindigkeit & Richtung
