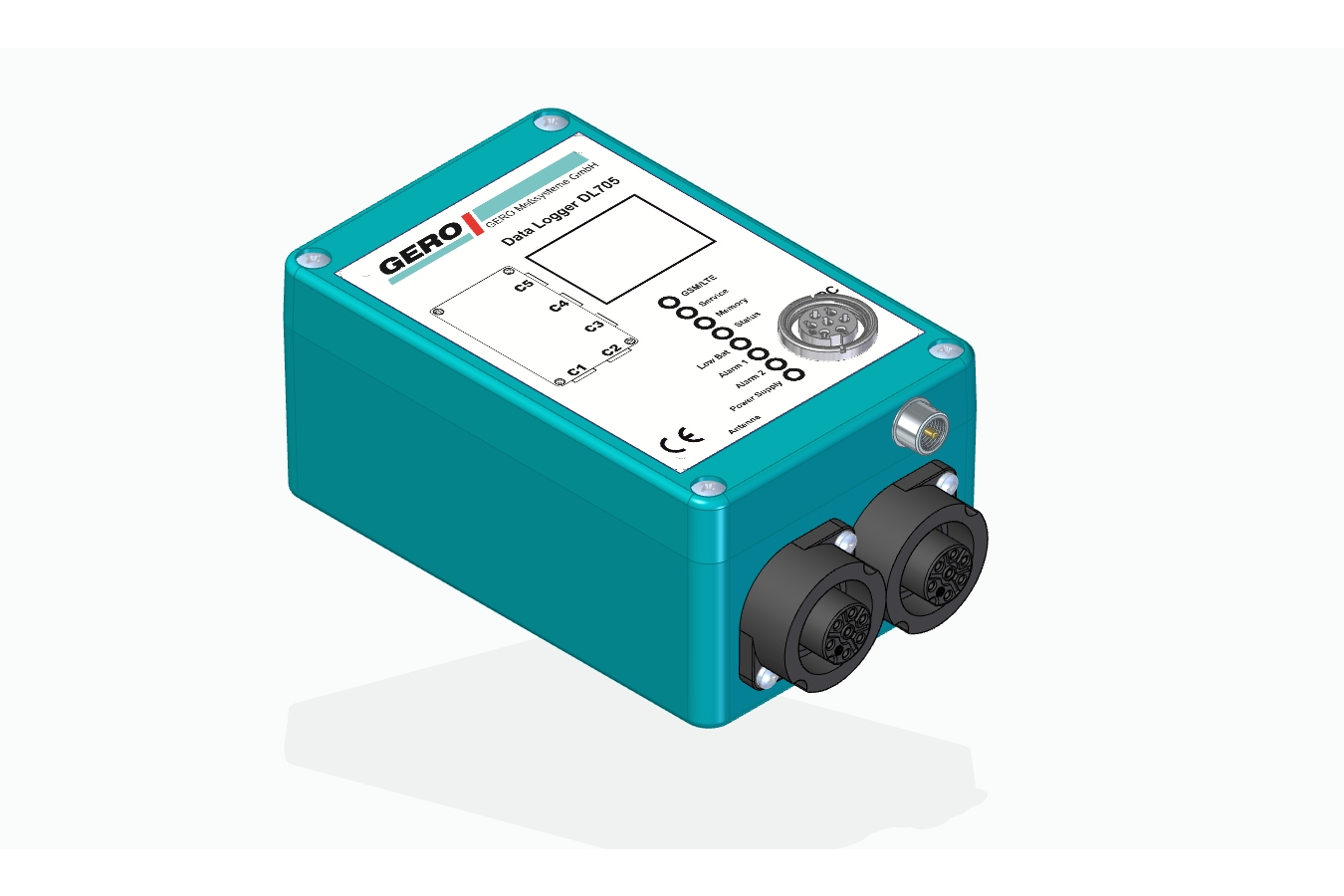

DL705

Allgemeines

  • Maximal mögliche Messkanäle bzw. Eingänge:
    • 4 analoge Messkanäle
    • 4 digitale Zähleingänge
    • 2 digitale Alarm-/Zustandseingänge
    • M-Bus (oder mini="LowPower") oder Modbus-Schnittstelle
  • Sensoren (u. a.):
    • Pegel, Druck, Temperatur, Luftfeuchtigkeit
    • pH-Wert, Leitfähigkeit, chemische Größen
    • Niederschlag, Durchfluss und Zustand
  • Speicherkapazität: ≥ 2.040.000 Messwerte
  • Serielle-/USB-Schnittstelle für PC
  • Batterielebensdauer: bis zu 6 Jahre bzw. 4 Jahre bei täglicher Messwertübertragung (LTE)
  • Schutzklasse: IP65

Optionen

  • Optional eingebautes LTE-Modem
  • Versand von Messwerten und Alarmmeldungen an:
    • Leitwarten und Internetserver
    • Faxgeräte
    • Mobil- oder Festnetztelefone
  • ˆ Antennen:
    • Stabantenne (direkt oder mit Kabel)
    • Richtantenne
    • Unterflurantenne …
  • ˆ Stromversorgung je nach Modell durch:
    • Batteriepack (Alkali)
    • Extern über Solarpanel und Pufferakku
    • Extern über 12 VDC, 24 VDC, 110 VAC, 230 VAC und Pufferbatterie
  • Anschlussbuchsen: RD24 für Messkabel und Stromversorgung
  • Messkabel
  • Montage- und Einbaumaterial

Technische Daten

  • Wasserdichtes, robustes Aluminiumgehäuse (IP65)
  • Bis zu 4 analoge Messkanäle für Sensoren (Auflösung: 0,025 %)
  • Einstellbarer Messtakt von 16 Hz bis 30 Tage
  • Geschaltete Sensorversorgung (3 V ± 5 %, max. 10 mA belastbar)
  • Messbereiche:
 Spannung: 0–1 V und/oder "LowPower”
 Strom: 0–±20 mA, 4–20 mA
 Ereignis: z. B. Reed-Kontakt, bis 1 Ereignis pro Sekunde
 Digital: Low < 10 kΩ, High > 200 kΩ
 Frequenz: 0,01 Hz bis 10 Hz (optional bis 2 kHz)
  • Speicherkapazität: 4 GB bis 32 GB (ca. 2.040.000 bis 16.768.000 Messwerte)
  • Externe Stromversorgung:
    • Durch Solarpanel mit Pufferakku
    • Oder Netzgeräte mit interner Pufferbatterie
  • Typische Gangreserve: 1 Monat (Pufferakku) bzw. 12 Monate (Pufferbatterie)
  • Stromversorgung durch Batteriepack:
    • Mit einstellbarer Alarmierung
    • Vor Ort wechselbar
    • Anzeige von Batteriespannung und Restkapazität bei der Bedienung
  • Abmessungen: 125 mm × 80 mm × 58 mm (L × B × H)
  • Gewicht: 800 g (Batterieversion)

Einsatzdauer

Einsatzdauer ohne Batteriewechsel unter Standardbedingungen:



Datentransfer
per LTE

 *Messtakt



1 Minute

5 Minuten

15 Minuten

60 Minuten

alle 15 Minuten



2,5 Monate

2,5 Monate

3 Monate

3 Monate

stündlich



8 Monate

8 Monate

9 Monate

9 Monate

alle 6 Stunden



1,8 Jahre

1,8 Jahre

2 Jahre

2 Jahre

täglich



3 Jahre

3 Jahre

4 Jahre

4 Jahre

ohne LTE



5 Jahre

5 Jahre

6 Jahre

6 Jahre

*Die Einsatzdauer verkürzt sich bei Verwendung des optional erhältlichen M-Bus oder Modbus – je nach Messtakt

PDF Datenblatt

Sie können das Datenblatt gerne herunterladen

Zubehör

  • Bedienkabel "USB"
  • Software DLBA5
  • Pegelsonde
  • Drucksensor
  • Temperatursensor
  • Leitfähigkeitssensor
  • mA-Kabel
  • Impuls-Kabel
  • Montageplatte für Wandbefestigung
  • Einhängevorrichtung für Pegelbohrung
