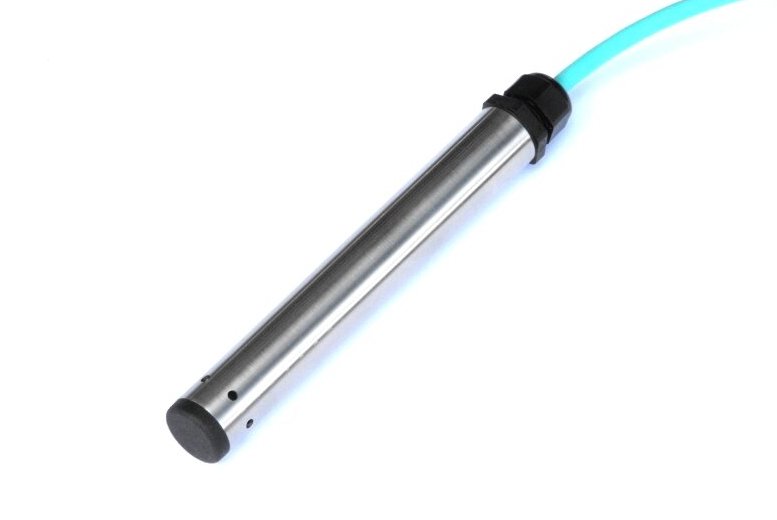

Pegelsonde

Allgemeines

  • Pegelsonde mit DMS-Messzelle
  • Keine beweglichen Teile, dadurch wartungsarm
  • Für alle GERO-Datenlogger geeignet
  • Gehäuse und Membran aus korrosionsbeständigem Edelstahl
  • Hohe Messgenauigkeit: ± 0,1 % (–T01)
  • Optionen:
    • Anschlussstecker und Kabellänge frei wählbar
    • Verschiedene Ausgangssignale
    • Sechskant SW27 mit Schraubgewinde
    • Zusätzliche Kabelzugentlastung

Technische Daten

  • Messbereiche:
 0–16, 25, 60, 100, 160, 250, 600 cm
0–10, 16, 25, 60, 100, 160 m
 (–P0016 … –P0600)
(–P010 … –P160)

  • Gesamtfehler:
 ≤ 0,50 % vom Messbereichsendwert
≤ 0,25 % vom Messbereichsendwert
≤ 0,10 % vom Messbereichsendwert
 (–T05)
(–T025)
(–T01)

  • Einstellzeit:
 < 3 ms

  • Belastungsgrenze:
 Dreifacher Messbereichsendwert

  • Betriebstemperatur:
 0 bis 50 °C

  • Ausgangssignal:

 0–50 mV
0–5 V
4–20 mA
 (–SMV)
(–SV)
(–SMA)

  • Versorgungsspannung:

 10 V stabilisiert
10–30 V
10–30 V
 (bei 50 mV-Ausgang, –SMV)
(bei 5 V-Ausgang, –SV)
(bei 4–20 mA-Ausgang, –SMA)

  • Anschluss:

 fest angebrachtes Kabel
Stecker, Lumberg 5-polig
Stecker, M12 4-polig
 (–CF)
(–CL)
(–CM12)

  • Schutzart:
 IP68 (bei fest angebrachtem Kabel bis 160 m Eintauchtiefe)

  • Kabel:


 PVC-beschichtetes Polyurethankabel
mit Kevlar-Zugentlastung
und Druckausgleichsschlauch.
Länge je nach Kundenwunsch.
Für Einsätze bis 40 m ohne zusätzliche
Zugentlastung geeignet
 (–Lxxx in m)

  • Abmessungen:
 Länge 120 mm, Durchmesser 21,5 mm
(SW27 bei –SSK)


  • Optionen:
 Sechskant (SW27) mit Schraubgewinde (–SSK)

Datenblatt

Sie können das Datenblatt gerne herunterladen.

Bestellnummer

DL601202 + Ausführung

Beispiel: DL601202 –P010 –T01 –SMV –CL –L015
  ⇒ 10 m, 0,1 %, 0–50 mV-Ausgang, Lumberg-Stecker, Kabellänge 15 m



Zubehör

  • Sechskant (SW27) mit Schraubgewinde (–SSK)
